Монтаж вентиляции

Монтаж вентиляционных систем – это обязательная часть при строительстве зданий и сооружений для обеспечения эффективного воздухообмена. Создание оптимального климата регламентировано санитарными нормами и правилами для комфортного пребывания людей. Для небольших квартир, домов, а также нежилых сооружений допустимы менее функциональные устройства по производительности. На промышленных объектах и в зданиях с большой посещаемостью устанавливают многофункциональные мощные вентиляционные устройства.

Содержание статьи:

  1. На каких объектах производится монтаж вентиляции;
  2. Виды вентиляции;
  3. Этапы изготовления:
    1. Создание документации;
    2. Установка оборудования;

На каких объектах требуется монтаж вентиляции

  • Промышленные здания – цеха, заводы, изготавливающие товары, перерабатывающие химические и прочие продукты. Например, на производстве происходит выброс вредных газов непосредственного в области рабочего стола. Здесь всегда ставится вытяжка местного типа. В зоне крепления металлических предметов размещаются специальные зонты, удаляющие отработку. Оборудование устраняет не только газы и воду. Оно справляется с мелким мусором вроде опилок. В этом случае монтаж вытяжной системы вентиляции производится в полу, а подача организуется сверху, чтобы не давать мусору распространятся. Узнать больше о вентиляции в промышленных помещениях;
  • Коммерческие – офисы, бизнес центры, магазины, торговые комплексы, кинотеатры и любые другие объекты, призванные вместить большое количество людей. Кухня ресторана или кафе, горячий цех: в них превышен уровень углекислого газа, излишки пара, повышенный уровень температуры, влага. Всё отводится устройствами местного действия. Приточная сеть должна подавать не менее 100 м³/ч на 1 работника кухни;
  • Частные – частные дома, квартиры, коттеджи, таунхаусы. Основная задача — подача достаточного количества свежего воздуха, на одного проживающего требуется не менее 30 м³/ч. Вместе с этим на кухне, так же, как и в ресторанах с кафе, отводится дым с избытком температур. Подробнее о типах вентиляции в жилых помещениях;
  • Автомойки — Из-за мощной струи воды, распыляемой специальным оборудованием превышается допустимый уровень влажности. В здании образуется облако жидкости. Оно быстро оседает на корпусе автомобиля. Если влага попадает во внутренние узлы автомобиля, возможно образование ржавчины. Монтаж приточно вытяжной системы вентиляции выполняют так, чтобы подача воздуха происходила снизу, а вытяжка сверху. Узнать больше о вентиляции в автомойках.



Виды вентиляции

По месту воздействия:

  • Общеобменная – это сеть, охватывающая всё пространство. Она располагается под потолком, в полах и даже в стенах. Несмотря на свою эффективность, она плохо справляется с концентрированными отходами, требующими мгновенного удаления;

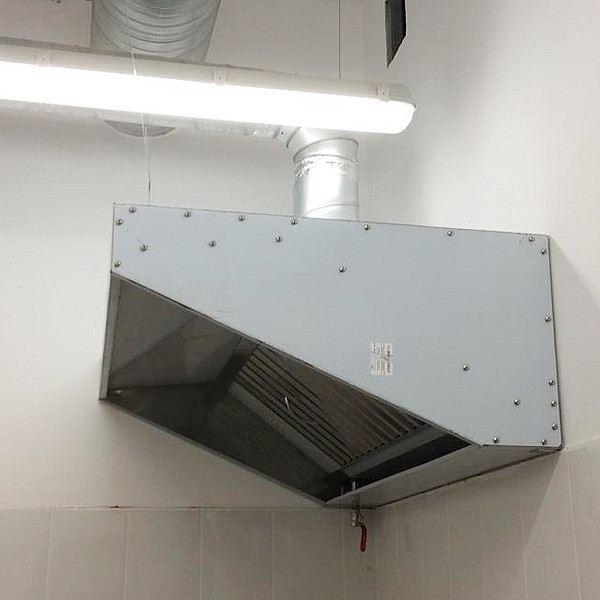

  • Местная – удаляет загрязненный воздух непосредственно в местах его возникновения. Для этого подбирают установки локального типа в виде зонтов, козырьков и прочих конструкций;
  • Экстренная – аварийные устройства, отключенные в обычное время. Когда всё спокойно, в помещениях работают лишь датчики. Как только они обнаруживают дым или другой источник, несущий угрозу, автоматически включается аварийные устройства для локализации задымлений. Подобные комплексы ставятся в лабораториях, на химическом производстве и общественных объектах.

В зависимости от способа перемещения воздуха СВ классифицируют на устройства пассивного или активного типа. Первые подразумевают, что самостоятельное перемещение воздушных потоков. Второй предполагает сборку электрических вентиляторов, которые искусственно создают тягу.

  • Монтаж вытяжной вентиляции – устраняют неприятные запахи, дым и прочие отходы. Например, вытяжка требуется на кухне в ресторане либо в производственном цеху, где требуется локализация выбросов, возникающих в ходе технологических процессов;
  • Монтаж приточной вентиляции – выполняют с целью искусственной подачи свежего потока. Пример: советские квартиры в панельных и др. многоэтажных домах сооружались с учётом того, что в них будут стоять деревянные окна. А через их рамы станет проходить определенное количество воздуха. Но в современном мире конструкции заменили на более совершенные пластиковые. Они тёплые и герметичные. Последнее дает не только плюсы, но и значительный минус в виде нехватки кислорода. Это приводит к понижению мозговой активности, изменению облика лица, головной боли и другим нежелательным последствиям в плане здоровья. Потому большинство современных жилых комплексов изначально предусматривают принудительные установки и устройства отведения воздуха.
  • Монтаж приточно вытяжной вентиляции — состоит она из двух конструкций, синхронизированных друг под друга. Одновременно замещает загрязненный воздушный поток чистым свежим воздухом, поступающим с улицы. Дополнительно, приток перед подачей в помещение нагревается (охлаждается), очищается от мелкого мусора, пыли или увлажняется. Например, в хирургических отделениях требуется полная стерильность. Разработаны стандарты по количеству микроорганизмов в комнате. Для соблюдения этих требований при подборе вентиляционной установки предусматривают фильтры, удаляющие бактерии и любые мелкие частицы.

Устройство вытяжки и притока

Общие элементы:

  • Шахты – стальные трубы;
  • Клапаны – направляют воздух в одну сторону;
  • Заслонки – перекрывают доступ потока;
  • Диффузоры – при монтаже, они ставятся на выходах, украшая их;
  • Дефлекторы – вращающиеся элементы с лопастями, использующие силу ветра для создания тяги;
  • Решетки – защита.

Электрические детали:

  • Датчики – их задача считывать температуру, влажность и прочие показатели. Ставятся в помещениях и внутри шахт;
  • Вентиляторы – работают от электричества. Разгоняют воздух до 0,6 м/с. Обычно показатель равен 0,1-0,3 м/с;
  • Калориферы – если необходимо отопление, то при установке вентиляции устанавливаются узлы, нагревающие воздух. Они функционируют от электрической сети или водяного контура;
  • Сервоприводы – предназначены для удаленного регулирования положения заслонок.

Элементы управления:

При монтаже климатического оборудования принудительного типа устанавливается электрический щит. К нему подключают терминалы, позволяющие контролировать все параметры. Они заменяются обычным ПК со специальным программным обеспечением. Также доступна реализация дистанционных устройств управления, в том числе и на смартфоне.

Этапы работ

Установка вентиляционных систем проходит в несколько этапов:

Создание документации

Инженер выезжает на объект для проведения замеров, на основании которых выполняется рабочая документация:

  • Схемы шахт – подробное расположение труб и прочих составляющих;
  • Схемы узлов – чертежи для креплений и дополнительных элементов;
  • Техника безопасности – указания по пожарной и общей безопасности;
  • Список ресурсов – содержит перечень инструментов и дополнительных устройств;
  • Указания для строителей – монтажная схема с указанием расположения оборудования;

В ходе технического задания выполняют расчет воздухообмена, акустический и аэродинамический расчет. Расход воздухообмена определяют в зависимости от назначения объекта, его площади, предполагаемого количества людей. Все данные заносят в проект, в котором отображается схема и выбранный тип вентилирования с указанием места расположения силовых агрегатов, вентиляторов, прокладки воздуховодов и прочих элементов.

Установка оборудования

  • Подготовительные работы – это демонтаж ненужных конструкций, изготовление отверстий.
  • Моноблочные приточно-вытяжные машины располагают в венткамере (при наличии) либо в подвале или на чердаке здания. Доступ к ним должен быть свободным с целью сервисного обслуживания или ремонта.

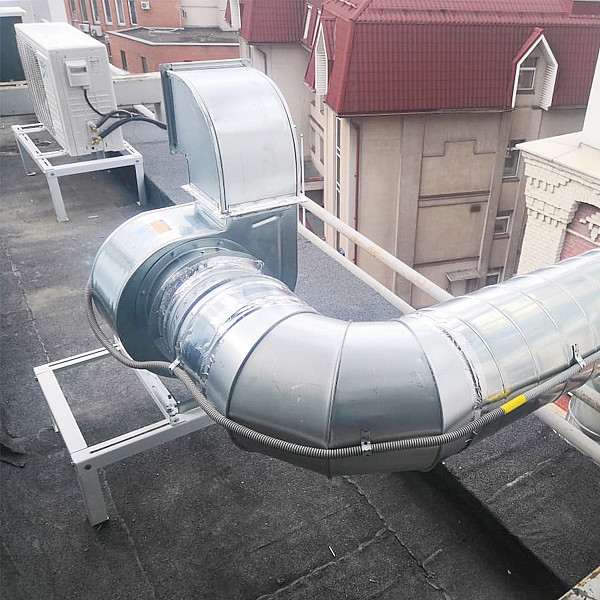

  • Вентканалы и воздуховоды прокладывают на основании рабочей схемы. Воздуховоды изготавливают из оцинкованной стали, пластика и других материалов. Для их соединения используют различные способы: фланцевое соединение, сварное, ниппельное или бандажное. Для крепления к стене потребуются хомуты. Чтобы выполнить поворот магистралей в качестве вспомогательных элементов применяют гибкие воздуховоды.
  • Исполнение дополнительных комплектующих — диффузоры, решетки, дефлекторы и прочие.
  • Подключение к электросети — для автоматического управления собирают электрический щит. Автоматизированное управление исключает перебои и замыкания при эксплуатации системы. Чтобы оптимизировать работу оборудования, используют диспетчеризацию. Специальные контроллеры отслеживают показатели работы вентиляции и сообщают оператору о возможных неисправностях.
  • Запуск и тестирование — происходит проверка подключения к электричеству, оборудование тестируют на трех мощностях: максимальная производительность, включают только приток при этом отключают вытяжку и наоборот — отключают приток при максимально работающей вытяжке.

На завершающем этапе организация, выполняющая монтаж вентиляции под ключ, в Москве и области предоставляют полный пакет документов Заказчику: паспорт СВ, инструкцию и технические параметры эксплуатации устройств, акты выполненных работ.

Нормы и требования

Монтаж системы вентиляции выполняют строго на основании положений, указанных в СанПин (санитарно-эпидемиологические нормы), ГОСТ и СП. Перечень основных документов:

  • СП 60.13330.2016 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха»
  • СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»
  • СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003»
  • ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

Основные пункты:

  • В зданиях, где требуется предварительная очистка воздуха, применяют установку, обеспечивающую предельно допустимый уровень концентрации вредных веществ;
  • Устройства для забора воздуха располагают таким образом, чтобы избежать его перегрева летом;
  • Исключается попадание загрязненного воздуха из грязных зон в чистые;
  • Воздуховоды используют во влаго и пожарозащитном исполнении;
  • Для нежилых предприятий, расположенных на первом этаже жилых домов, предусматривают отдельную вентиляцию;
  • Место установки вентиляционного оборудования определяют с дальнейшей возможностью его периодической очистки и обслуживания;
  • Вентиляционная система должна обеспечивать заданные параметры микроклимата, не нарушая допустимый уровень шума при эксплуатации.
